UMQ050

Ud

Barrera levadiza peatonal.

728,64€

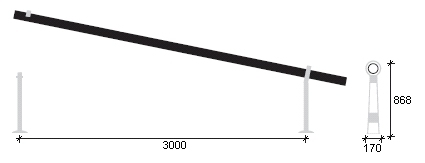

Conjunto de barrera modular levadiza peatonal "ZIGMETAL", de acero laminado en caliente, de 3000x868 mm, compuesto por barra longitudinal con acabado en color verde con textura férrea, apoyada sobre montantes de cierre y de leva previstos para anclaje mediante recibido en solera de hormigón.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt10hmf010Mp

m³

Hormigón HM-20/P/20/I, fabricado en central.

0,100

69,13

6,91

mt52mut025b

Ud

Placa de anclaje "ZIGMETAL", para recibido de montante de barrera en solera de hormigón.

2,000

9,00

18,00

mt52mut020a

Ud

Montante "ZIGMETAL", de 868 mm de altura, con articulación en el apoyo y seguro de protección vertical, realizado con pletina de acero laminado en caliente de 50x8 mm, con portaseñales de color verde.

1,000

234,00

234,00

mt52mut015a

Ud

Montante de cierre "ZIGMETAL" de 868 mm de altura, realizado con pletina de acero laminado en caliente de 50x8 mm, con portaseñales de color verde.

1,000

180,00

180,00

mt52mut010a

Ud

Barra longitudinal de acero laminado en caliente "ZIGMETAL" de 3000 mm de longitud, 100 mm de diámetro y 2 mm de espesor con acabado en color verde con textura férrea, incluso contrapeso oculto en un extremo y manilla integrada en el extremo opuesto para facilitar su elevación, para apoyo entre montantes, en barrera levadiza para protección peatonal.

1,000

217,00

217,00

mo041

h

Oficial 1ª construcción de obra civil.

1,128

17,24

19,45

mo087

h

Ayudante construcción de obra civil.

1,128

16,13

18,19

%

Medios auxiliares

2,000

693,55

13,87

%

Costes indirectos

3,000

707,42

21,22

Coste de mantenimiento decenal: 553,77€ en los primeros 10 años.

Total:

728,64

UNIDAD DE OBRA UMQ050: BARRERA LEVADIZA PEATONAL.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de conjunto de barrera modular levadiza "ZIGMETAL", para protección de peatones, de acero laminado en caliente, de 3000x868 mm, compuesto por barra longitudinal de 100 mm de diámetro y 3 mm de espesor, con acabado en color verde con textura férrea, apoyada sobre montantes de cierre y de leva de 868 mm de altura, de pletina de 50x8 mm y con señalización en color verde RAL 6018, previstos para anclaje mediante recibido en solera de hormigón; tornillería de acero zincado. Protección del conjunto mediante galvanizado en caliente de gran resistencia antioxidante; tratamiento de desengrase y fosfatado; lacado al horno con poliéster ferrotexturado. Incluso p/p de solera de hormigón HM-20/P/20/I para anclaje de montantes y limpieza. Máxima adherencia del revestimiento exterior. Totalmente montada en obra.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, lluvias, heladas y temperaturas elevadas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,782

0,521
